SPL/BYQ型變壓器噴霧滅火系統

發布時間:2018/04/18 16:18:57   瀏覽:次
  產品簡介：
      SPL/BYQ型變壓器噴霧滅火系統對油浸變壓器的防護包括變壓器油箱主體、高壓套管、油枕、散熱器和集油坑五大部分。變壓器油是碳氫化合物，閃點在130度左右，為可燃液體，正常情況下在密閉油箱內部依靠溫差自然循環或通過油泵強制循環，以冷卻電磁交換過程中鐵心和繞組等散發的熱量。根據油浸變壓器的工藝特點和現場的實際情況，充分考慮各方面因素，做到全方位的火災探測和水霧覆蓋，將火災消滅在初始階段。
  噴射強度：頂部與四周表面：10．2 L／min?m2
  底部：10．2 L／min?m2
  排油坑：6．2 L／min?㎡
  撲滅變壓器火災時，噴頭工作壓力≥0.35Mpa，系統響應時間不大于60S，水霧蒸發形成的水蒸氣的窒息作用明顯，可以較快控制火災。當系統用于防護冷卻時，噴頭工作壓力≥0.2Mpa，其響應時間不大于120s。
  水霧噴頭需在一定工作壓力下才能使出水形成霧化狀態。工作壓力越高，其出水的霧化效果越好。此外，相同供給強度下，霧化效果好有助于提高滅火效率。滅火時要求噴霧的動量較大，霧滴粒徑較小，因此，需要向水霧噴頭提供較高的水壓。防護冷卻時，要求噴霧的動量較小，霧滴粒徑較大。需要提供給噴頭的水壓不宜太高。
  多臺變壓器可實現交叉滅火和循環式滅火。
  噴霧耐壓試驗：
      a．正常水質下（導電率157us/cm），試驗水壓≥0.3MPa，試驗電壓達35KV，試驗均可通過。
  b．污穢水質下（導電率444us/cm），試驗水壓≥0.3MPa，試驗電壓不能超過20KV。當超過20KV時，變壓器和套管表面形成的水膜放電閃絡(luò )，實驗不能通過。
  以上實驗結果證明，正常運行狀態下發生誤噴是不會(huì )影響安全運行的，不會(huì )由于噴霧造成主變跳閘。
  設計依據:
  GB 50016     《建筑設計防火規范》           GB 50160     《石油化工企業設計防火規范》
  GB 50219     《水噴霧滅火系統設計規范》     GB 50316     《工業金屬管道設計規范》
  GB 50229     《火力發電廠與變電站設計防火規范》

SPL/BYQ型變壓器噴霧滅火系統

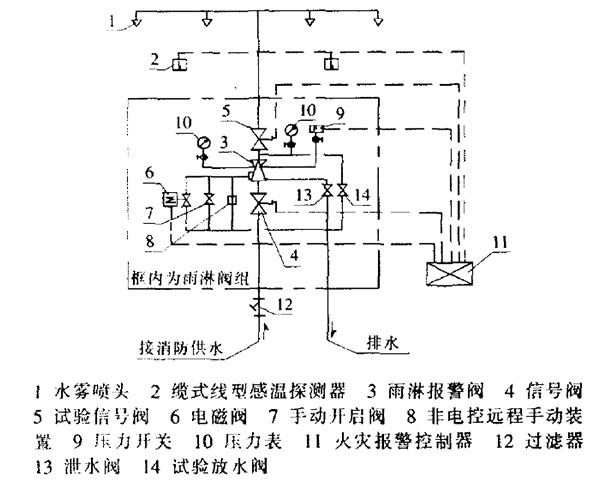

變壓器水噴霧系統示意圖

SPL/BYQ型變壓器噴霧滅火系統

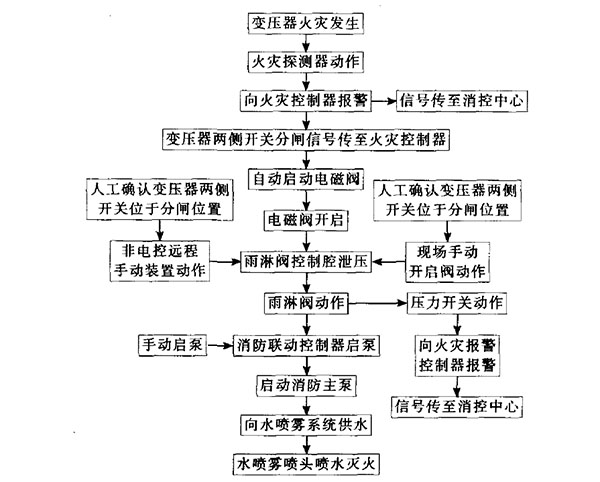

變壓器水噴霧系統控制原理圖

SPL/BYQ型變壓器噴霧滅火系統

SPL/BYQ型變壓器噴霧滅火系統
